产品型号 RGH194E-S4
产品描述
...

产品介绍

RGH-E-多功能仪表用户手册

一．概述：

RGH-E-S4网络电力仪表，是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的。它能高精度的测量所有常用的电力参数，如三相电压、电流、有功功率、无功功率、频率、功率因数、四象限电度等；、数码菅显示仪表测量参数和电网系统的运行状态信息，仪表面板带有四个编程键盘，用户可现场方便的实现显示切换、仪表参数编程设置，具有很强的灵活性。

RGH-E具备多种扩展功能的输出方式可供选择：RS485的数字接口可实现仪表组网通讯功能；2路电能脉冲输出和4路模拟量（0-20mA/4-20mA）输出功能可实现电能和电量的变送输出功能；4路开关量输入和4路开关量输出功能可实现本地或远程的开关信号监测和控制输出功能（ “遥信”和“遥控”功能）。

RGH-E具有极高的性能价格比，可以直接取代常规电力变送器、测量指示仪表、电能计量仪表以及相关的辅助单元。作为一种先进的智能化、数字化的电网前端采集元件，RGH-E系列网络电力仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。

RGH-E系列仪表可广泛应用于能源管理系统、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中，具有安装方便、接线简单、维护方便，工程量小、现场可编程设置输入参数、能够完成业界不同PLC、工业控制计算机通讯软件的组网。

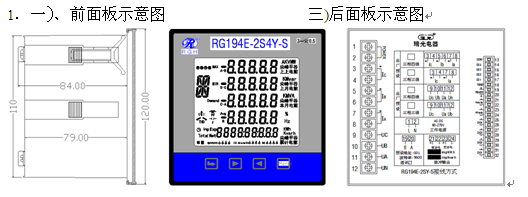

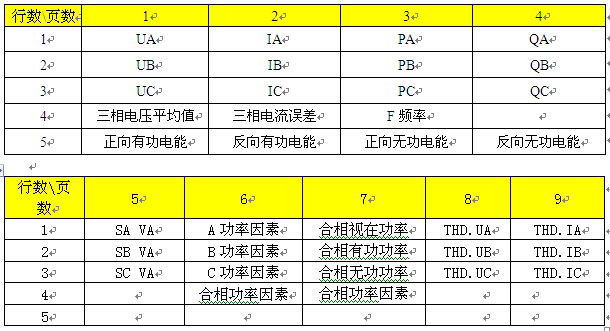

RG194E-2S4多功能表数码管页面设置

行数\页数	1	2	3	4	5	6
1	UA	IA	PA	QA	SA	C-A
2	UB	IB	PB	QB	SB	C-B
3	UC	IC	PC	QC	SC	C-C

行数\页数	7	8	9	10	11	12
1	总P	SF	EP	EP-	EQ	EQ-
2	总Q	总S	Wh	Wh	var	var
3	总C	Hz	Wh	Wh	var	var

二．技术参数

性能			参数
输入测量显示	网络		三相三线、三相四线
	电压	额定值	AC100V、400V（订货时请说明）
		过负荷	测量：1.2倍瞬时：2倍/10s
		功耗	<1VA (每相)
		阻抗	>300kΩ
		精度	RMS测量，精度等级0.2%
	电流	额定值	AC1A、5A（订货时请说明）
		过负荷	持续：1.2倍瞬时：10倍/10s
		功耗	<0.4VA (每相)
		阻抗	<0.1 Ω
		精度	RMS测量，精度等级0.5-0.2%
	频率		45~65HZ，精度0.1Hz
	功率		有功、无功、实在功率，精度0.5%
	显示		可编程设置、切换、循环，数码菅显示
	谐波测量		谐波次数；2～15次；THD精度；5%
	三相不平衡度		三相电流、三相电压
电能计量	4象限电能		四象限正反向计量有功精度0.5级，无功为1级
电源	工作范围		AC、DC 80V～270V
	功耗		≤5VA
输出可编程	数字接口		RS-485、MODBUS-RTU协议
	脉冲输出		2路电能脉冲输出，光耦
	开关量输入		4路开关量输入,干结点方式
	开关量输出		4路开关量输出，光耦、继电器 (4路可任意设置所需电量参数报警)
	模拟量输出		4路模拟量变送输出，4-20mA/0-20mA
环境	工作环境		-10~55℃
	储存环境		-20~70℃
安全	耐压		辅助电源、输入信号、输出信号之间>1.5kV
	绝缘		输入、输出、电源对机壳>5M
