RGH-E-多功能仪表用户手册
一.概述:
RGH-E-S4-S 网络电力仪表,是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的。它能高精度的测量所有常用的电力参数,如三相电压、电流、有功功率、无功功率、频率、功率因数、四象限电度等;、数码菅显示仪表测量参数和电网系统的运行状态信息,仪表面板带有四个编程键盘,用户可现场方便的实现显示切换、仪表参数编程设置,具有很强的灵活性。
RGH-E 具备多种扩展功能的输出方式可供选择:RS485 的数字接口可实现仪表组网通讯功能;2 路电能脉冲输出和 4 路模拟量(0-20mA/4-20mA)输出功能可实现电能和电量的变送输出功能;4 路开关量输入和 4 路开关量输出功能可实现本地或远程的开关信号监测和控制输出功能( “遥信”和“遥控”功能)。
RGH-E 具有极高的性能价格比,可以直接取代常规电力变送器、测量指示仪表、电能计量仪表以及相关的辅助单元。作为一种先进的智能化、数字化的电网前端采集元件,RGH-E系列网络电力仪表已广泛应用于各种控制系统、SCADA 系统和能源管理系统中。
RGH-E 系列仪表可广泛应用于能源管理系统、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中,具有安装方便、接线简单、维护方便,工程量小、现场可编程设置输入参数、能够完成业界不同PLC、工业控制计算机通讯软件的组网。
二.技术参数:
性 能 |
参 数 |
||
输
入
测
量
显
示 |
网 络 |
三相三线、三相四线 |
|
电
压 |
额定值 |
AC100V、400V(订货时请说明) |
|
过负荷 |
测量:1.2倍 瞬时:2倍/10s |
||
功 耗 |
<1VA (每相) |
||
阻 抗 |
>300kΩ |
||
精 度 |
RMS测量,精度等级0.2% |
||
电
流 |
额定值 |
AC1A、5A(订货时请说明) |
|
过负荷 |
持续:1.2倍 瞬时:10倍/10s |
||
功 耗 |
<0.4VA (每相) |
||
阻 抗 |
<0.1 Ω |
||
精 度 |
RMS测量,精度等级0.5-0.2% |
||
频 率 |
45~65HZ,精度0.1Hz |
||
功 率 |
有功、无功、实在功率,精度0.5% |
||
显 示 |
可编程设置、切换、循环,数码菅显示 |
||
谐波测量 |
谐波次数;2~15次;THD精度;5% |
||
三相不平衡度 |
三相电流、三相电压 |
||
电能计量 |
4象限电能 |
四象限正反向计量 有功精度0.5级,无功为1级 |
|
电 源 |
工作范围 |
AC、DC 80V~270V |
|
功 耗 |
≤5VA |
||
输 出 可 编 程 |
数字接口 |
RS-485、MODBUS-RTU协议 |
|
脉冲输出 |
2路电能脉冲输出,光耦 |
||
开关量输入 |
4路开关量输入,干结点方式 |
||
开关量输出 |
4路开关量输出,光耦、继电器 (4路可任意设置所需电量参数报警) |
||
模拟量输出 |
4路模拟量变送输出,4-20mA/0-20mA |
||
环 境 |
工作环境 |
-10~55℃ |
|
储存环境 |
-20~70℃ |
||
安 全 |
耐 压 |
辅助电源、输入信号、输出信号之间>1.5kV |
|
绝 缘 |
输入、输出、电源对机壳>5M |

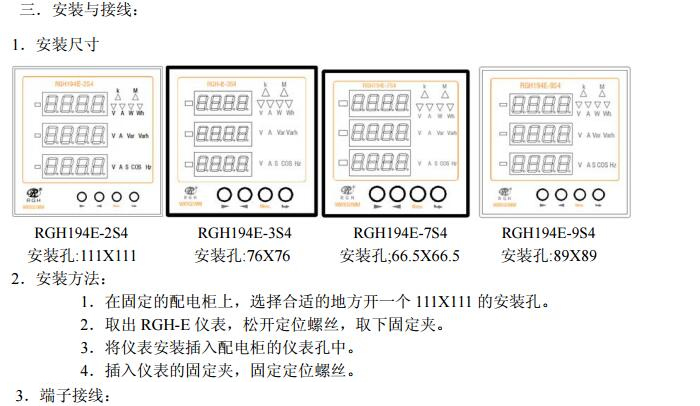

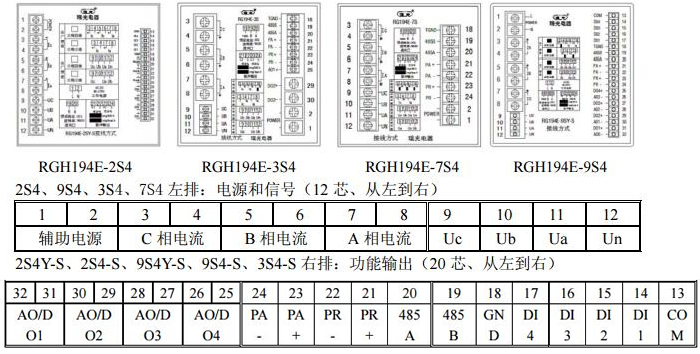

说明:
1)电压输入:输入电压应不高于产品的额定输入电压(100V 或 400V),否则应考虑
使用 PT,在电压输入端需安装 1A 保险丝。
2)电流输入:标准额定输入电流为 5A,大于 5A 的情况应使用外部 CT。如果使用的 CT 上连有其它仪表,接线应采用串接方式,
去除产品的电流输入连线之前,一定要先断开 CT 一次回路或者短接二次回路。建议使用接线排,不要直接接 CT,以便于拆装。
3)要确保输入电压、电流相对应,相序一致,方向一致;否则会出现数值和符号错误!!(功率和电能)

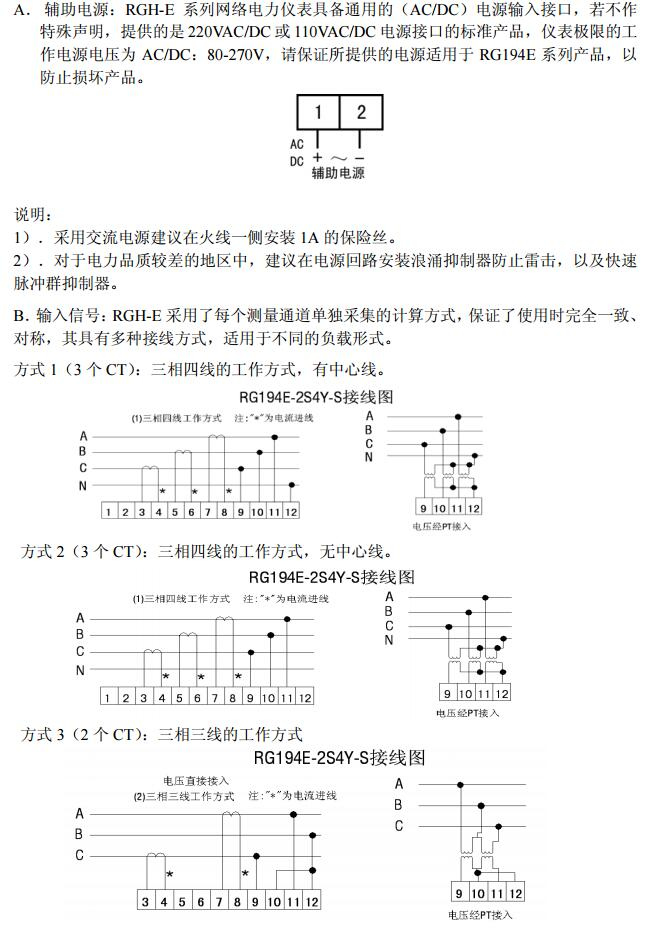

4)仪表输入网络的配置根据系统的 CT 个数决定,在 2 个 CT 的情况下,选择 3 相 3线两元件方式、在 3 个 CT 的情况下,选
择 3 相 3 线三元件方式。仪表接线、仪表编程中设置的输入网络 NET 应该同所测量的负载的接线方式一致,不然会导致仪表测量
的电压或功率不正确。其中在 3P3W 中,电压测量和显示的为线电压;而在 3P4W 中,电压能够测量和切换显示电网的相电压和线
电压。
四.编程和使用
1.测量:RGH-E 可测量电网中全部的电力参数,如:Ua 、Ub、Uc(相电压);
Uab、Ubc、Uca(线电压);Ia、Ib、Ic(电流);Pa、Pb、Pc、P∑(每相有功功率和总功率)、Qa、Qb、Qc、Q∑(每相无功功率
和总功率);PFa、PFb、PFc、PF∑(每相功率因数和总功率因数);Sa、Sb、Sc、S∑(每相视在功率和总视在功率)、FR(频
率)26 个电量以及 4 个四象限(有功吸收、有功释放、无功感性、无功电能容性)、而通过仪表的数字通讯接口可访问采集全部
电量数据。

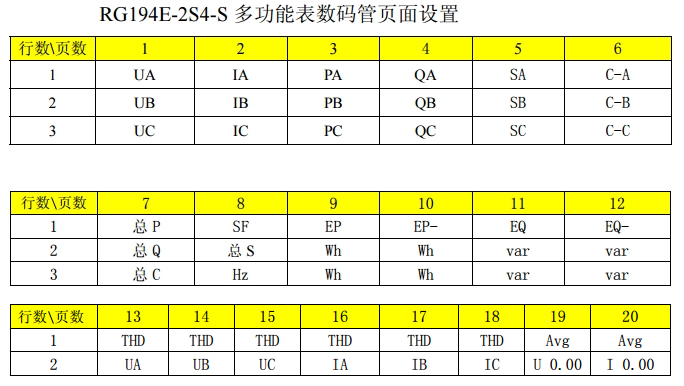

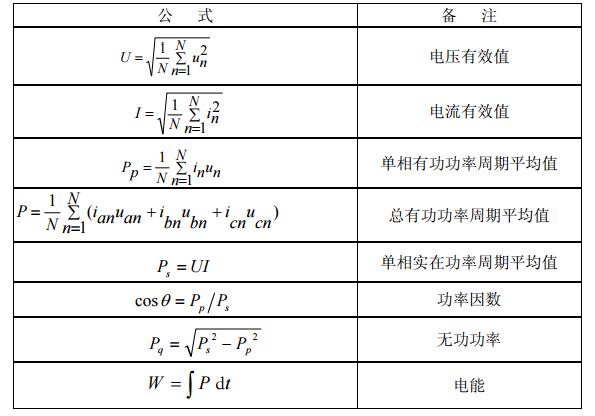

所有的电量参数的计算方法采用如下公式的数字化的离散方法,具体为:
编程菜单说明
第一层 |
第二层 |
第三层 |
描述 |
密码 CODE |
验证密码 INPT |
密码数据(0~9999) |
当输入的密码正确时才可以进入编程。默认密码:0001 |
修改密码 SET |
密码数据(0~9999) |
密码验证成功才能修改密码 |
|
系统设置
SET |
显示: DISP.E |
0-100 |
0:永远不关背光显示 1~100秒后关闭背光显示 |
显示翻页 DIS.P |
Auto/HAnd |
Auto:表示自动翻页,每2S翻页;Hand:表示手动翻页 |
|
清****需量 CLR.P |
YES/no |
选择YES后,保存,****需量清零 |
|
清电能: CLR.E |
YES/no |
选择YES后,保存,电能清零 |
|
信号输入
INPT |
网络:NET |
N.3.4和N.3.3 |
选择测量信号的输入网络 |
电压范围 U. SCL |
400V和100V |
选择测量电压信号的量程 |
|
电流范围 I. SCL |
5A和1A |
选择测量电流信号的量程 |
|
电压变比 r.U |
1~9999 |
设置电压信号变比=1次刻度/ 2次刻度,例:10KV/100V=100 |
|
电流变比 r.I |
1~9999 |
设置电流信号变比=1次刻度/ 2次刻度,例:200A/5A=40 |
通讯参数
CONN |
地址:SN |
1~247 |
仪表地址范围1~247 |
通讯校验位 dAtA |
n.8.1/o.8.1/E.8.1 |
n.8.1:无校验位;o.8.1:奇校验;E.8.1:偶校验 |
|
通讯速率 BAUD |
1200~9600 |
波特率1200、2400、4800、9600 |
|
开关量输出设置(报警) dO-1/2/3/4
|
数据项选择 tYPE |
0-28/129-154 |
0:该路无报警项,此时485可控制继电器导通/闭合,1-28对应参量的低报警;129-154对应参量的高报警。 |
报警门限设置 d-Li |
0000 |
当前报警项的报警门限,设置见报警设置说明 |
|
变送设置 AO-1/2/3/4
|
数据项选择 tYPE |
0-28/129-154 |
0:该路变送无输出, 1-28对应参量的0-20mA;129-154对应参量的4-20mA。 |
变送高端 A-Hi |
2200 |
满额度对应值,设置见变送设置说明; |
|
变送低端 A-LO |
0000 |
变送低端对应值,设置见变送设置说明 |
